光幕傳感器[Type2 PLd SIL2] SF2B Ver.2 Panasonic(松下電工)

瀏覽量:

1000

光幕傳感器[Type2 PLd SIL2] SF2B Ver.2 Panasonic(松下電工)

零售價

0.0

元

市場價

0.0

元

產品編號

所屬分類

松下光幕傳感器/安全設備

數量

-

+

庫存:

0



1

產品描述

尺寸

特性

接線圖

個別規格 [SF2B-H□ Hand型]

種類	最小檢測物體φ27mm(20mm間距)
型號	NPN輸出	SF2B-H8-N	SF2B-H12-N	SF2B-H16-N	SF2B-H20-N	SF2B-H24-N	SF2B-H28-N
型號	PNP輸出	SF2B-H8-P	SF2B-H12-P	SF2B-H16-P	SF2B-H20-P	SF2B-H24-P	SF2B-H28-P
光軸數		8	12	16	20	24	28
光軸間距		20mm
檢測高度(防護高度)		168mm	232mm	312mm	392mm	472mm	552mm
消耗電流		投光器：40mA以下受光器：50mA以下		投光器：40mA以下受光器：60mA以下		投光器：50mA以下受光器：70mA以下
重量(投?受光器合計)		本體重量：約170g	本體重量：約280g	本體重量：約400g	本體重量：約510g	本體重量：約610g	本體重量：約720g

種類	最小檢測物體φ27mm(20mm間距)
型號	NPN輸出	SF2B-H32-N	SF2B-H36-N	SF2B-H40-N	SF2B-H48-N	SF2B-H56-N	SF2B-H64-N
型號	PNP輸出	SF2B-H32-P	SF2B-H36-P	SF2B-H40-P	SF2B-H48-P	SF2B-H56-P	SF2B-H64-P
光軸數		32	36	40	48	56	64
光軸間距		20mm
檢測高度(防護高度)		632mm	712mm	792mm	952mm	1,112mm	1,272mm
消耗電流		投光器：50mA以下受光器：80mA以下		投光器：60mA以下受光器：90mA以下		投光器：65mA以下受光器：110mA以下
重量(投?受光器合計)		本體重量：約830g	本體重量：約930g	本體重量：約1,000g	本體重量：約1,300g	本體重量：約1,500g	本體重量：約1,700g

種類	最小檢測物體φ27mm(20mm間距)
型號	NPN輸出	SF2B-H72-N	SF2B-H80-N	SF2B-H88-N	SF2B-H96-N
	PNP輸出	SF2B-H72-P	SF2B-H80-P	SF2B-H88-P	SF2B-H96-P
光軸數		72	80	88	96
光軸間距		20mm
檢測高度(防護高度)		1,432mm	1,592mm	1,752mm	1,912mm
消耗電流		投光器：70mA以下受光器：130mA以下		投光器：80mA以下受光器：150mA以下
重量(投?受光器合計)		本體重量：約1,900g	本體重量：約2,100g	本體重量：約2,300g	本體重量：約2,500g

(注1)：無指定時的測量條件為使用環境溫度＝+20℃。

個別規格 [SF2B-A□ Arm/Foot型]

種類	最小檢測物體φ47mm(40mm間距)
型號	NPN輸出	SF2B-A4-N	SF2B-A6-N	SF2B-A8-N	SF2B-A10-N	SF2B-A12-N	SF2B-A14-N
型號	PNP輸出	SF2B-A4-P	SF2B-A6-P	SF2B-A8-P	SF2B-A10-P	SF2B-A12-P	SF2B-A14-P
光軸數		4	6	8	10	12	14
光軸間距		40mm
檢測高度(防護高度)		168mm	232mm	312mm	392mm	472mm	552mm
消耗電流		投光器：35mA以下受光器：45mA以下		投光器：35mA以下受光器：50mA以下		投光器：40mA以下受光器：55mA以下
重量(投?受光器合計)		本體重量：約170g	本體重量：約2800g	本體重量：約400g	本體重量：約510g	本體重量：約610g	本體重量：約720g

掃二維碼用手機看

未找到相應參數組，請于后臺屬性模板中添加

Type2安全解決方案

※1 機械·EMC指定

※2 Listing認證

※3 可對應控制范圍2

特點

■版本升級的通知

從2009年1月生產的部分起，版本變更為2.0。

保護構造：IP65<舊> → IP65/IP67(IEC、JIS)<新>

關于版本情報請確認產品的標牌。

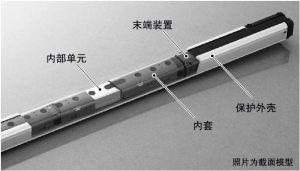

采用減少接縫的無縫結構，達到保護構造IP67※

光幕傳感器SF2B系列通過筒狀內套保護內部單元。盡可能消除了單元和透鏡面等部位的縫隙(接縫)，使油霧和粉塵等無法侵入。
	※版本2.0以上

備有檢測高度168mm～1,912mm的豐富調節范圍

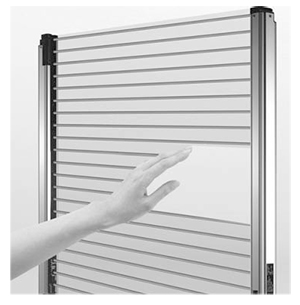

根據最小檢測物體的大小不同，備有2種類型。

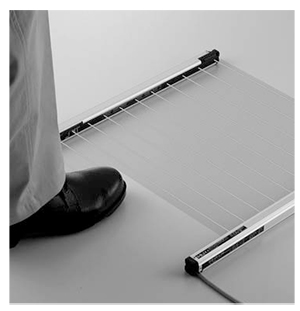

最小檢測物體?27mm(光軸間距20mm)	最小檢測物體?47mm(光軸間距40mm)

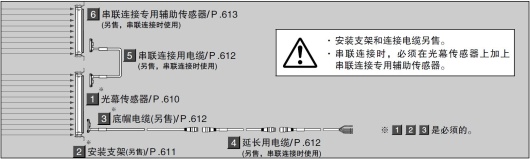

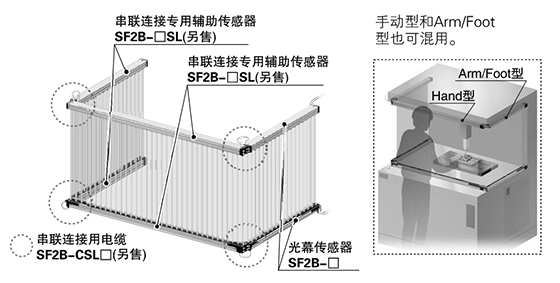

最多可串聯連接3套

光幕傳感器上連接串聯連接專用輔助傳感器(另售)時，最多可串聯連接3套(光軸總數最多為128個。但SF2B-A□連接2套時為96個光軸，連接3套時為64個光軸)。

光幕傳感器和串聯連接專用輔助傳感器(另售)是不同型號。串聯連接時，請務必使用另售的串聯連接專用輔助傳感器和串聯連接用電纜。 SF2B-H8-□及SF2B-A4-□無法串聯連接。

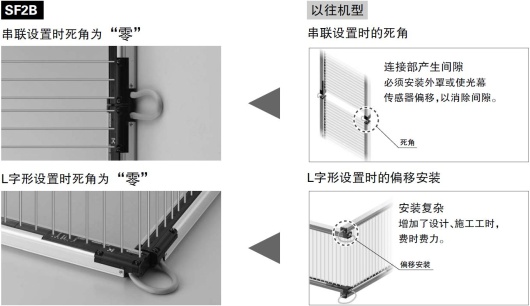

死角為“零”

本體長度＝檢測高度，因此可高效安裝。

實現無死角的檢測區域。串聯連接時，光幕傳感器之間的接縫處，不會因死角而產生危險的開口部?？蓸?gòu)建更簡單且緊湊的裝置。

(注1)：SF2B-H8-□及SF2B-A4-□無法串聯連接

無需防干擾電線即可減少相互干擾

自動轉換光幕傳感器的掃描時間，減少相互干擾。

減少干擾光引起的誤動作

采用雙重掃描方式※、重試處理等神創新功能，可以降低外圍設備帶來的瞬間干擾光的影響。

※日本已取得使用新案

故障內容一目了然！配備數字式故障指示燈

經常檢查光幕傳感器電纜的誤配線、斷線、短路及內部電路異?；虍惓Ｈ牍獾裙收?。萬一發生問題時，也能通過數字指示告知故障內容。發生故障及維護時，通過電話等即可順利進行技術支持。

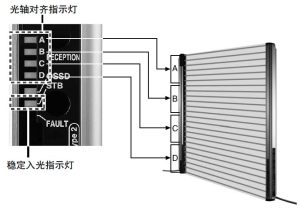

一眼就可確認入光位置的光軸對齊指示燈

光軸對齊指示燈將光幕傳感器的光軸分成4等分顯示。光軸對齊的部分依次亮紅燈，如果所有光軸都入光則所有的LED均亮綠燈。再加上入光量有足夠余量時亮起的入光指示燈(STB.)，可更穩定地進行設置。

※使用互換電纜SF2B-CB05-B時不可使用投光器的光軸對齊指示燈。

備有以往光幕傳感器的互換電纜和互換安裝支架

直接使用現有的安裝孔和連接電纜，即可將光幕傳感器SF2-A/SF2-N系列(停產產品)及區域傳感器NA40系列、SF1-N系列(停產產品)替換為SF2B系列。

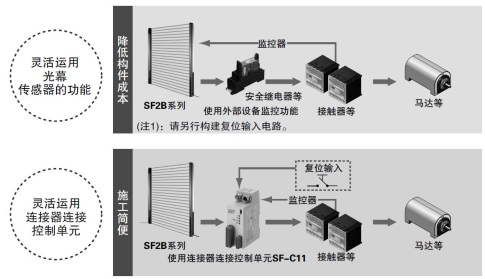

可選擇的安全電路

光幕傳感器本體上內置外部設備的監控功能(繼電器熔敷監視等)。對于未使用安全繼電器單元的光幕傳感器，有助于在其周邊構建安全電路，從而降低構件成本、減小控制柜體積。此外，由于使用連接器連接控制單元，也可選擇簡單構建、簡單施工安全電路的方法。

安全繼電器推薦商品指南

●安全繼電器

Panasonic(株)生產在新窗口中打開

?SF繼電器窄長型

SFS3-L-DC24V（AG1S132）

SFS4-L-DC24V（AG1S142）

?DIN端子臺

SFS4-SFD（AG1S847）［4極用］

SFS6-SFD（AG1S867）［6極用］

關于推薦品的詳細情況，敬請聯系我們新窗口打開

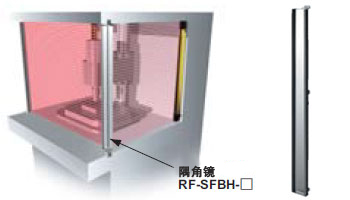

通過使用隅角鏡，大幅削減成本

使用1面隅角鏡可省下1套光幕傳感器和外圍安全電路?？梢源蠓档统杀?、節省配線?？刂祁悇e也不會發生變化。

要將光幕傳感器設置L字形，U字形需要2套或3套光幕傳感器，但若用隅角鏡反射光，1套光幕傳感器也能設置L字形、U字形光幕傳感器。

上一個

薄型光幕傳感器[Type2 PLc SIL1] SF2C Panasonic(松下電工)

下一個

光幕傳感器[Type4 PLe SIL3] SF4B Ver.2 Panasonic(松下電工)

客戶案例 | 關于會通 | 產品中心 | 新聞中心 | 在線留言

聯系方式

統一咨詢熱線：021-63578505
聯系地址：上海市四川北路859號中信廣場3503-3504

友情鏈接

眾為興

杭州之山

掃描上方二維碼+關注我們

在線留言

描述：

* 您的姓名：

* 公司名稱：

* 聯系電話：

郵箱地址：

* 驗證碼：

* 留言內容：

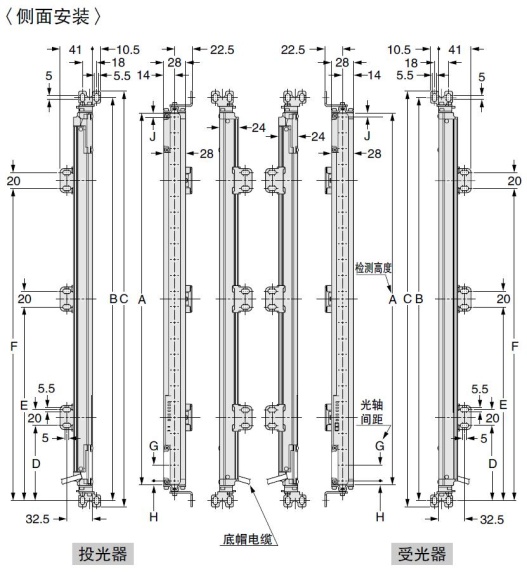

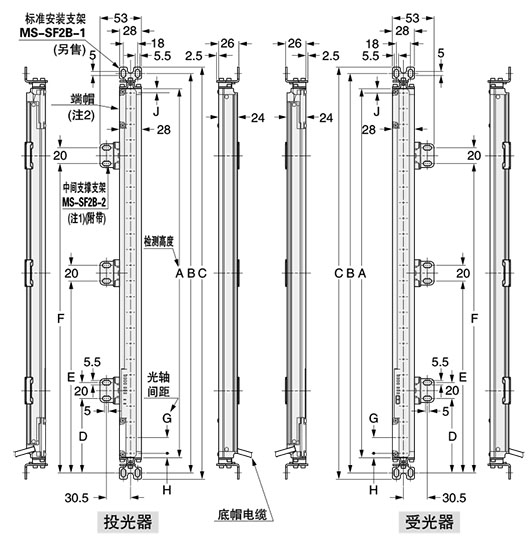

型號		A	B	C	D	E	F
SF2B-H8(SL)(-□)	SF2B-A4(SL)(-□)	168	207	223	-	-	-
SF2B-H12(SL)(-□)	SF2B-A6(SL)(-□)	232	270	286	-	-	-
SF2B-H16(SL)(-□)	SF2B-A8(SL)(-□)	-	-	-	-	-	-

日韩毛片|日韩毛片在线观看|日韩一级片在线观看,国产最新在线视频,国产一区二区三区电影,国内亚洲精品免费网站

按電器劃分 

松下伺服

松下傳感器

松下plc

電子變壓器

濾波器

DD馬達

運動控制器

無塵-拖鏈

按機械劃分 

行星減速機

減速機RV

新寶諧波減速機

齒條齒輪

電動缸

制動器

直線電機

聯軸器

執行元件

光幕傳感器[Type2 PLd SIL2] SF2B Ver.2 Panasonic(松下電工)

光幕傳感器[Type2 PLd SIL2] SF2B Ver.2 Panasonic(松下電工)

形狀	檢測距離	型號		光軸數	檢測高度(防護高度)
形狀	檢測距離	NPN輸出型	PNP輸出型	光軸數	檢測高度(防護高度)
	0.2～13m(使用互換電纜SF2B-CB05-B時：0.2～5m)	SF2B-H8-N(注2)	SF2B-H8-P(注2)	8	168
		SF2B-H12-N	SF2B-H12-P	12	232
		SF2B-H16-N	SF2B-H16-P	16	312
		-	-	-	-
