薄型光幕傳感器[Type2 PLc SIL1] SF2C Panasonic(松下電工)
薄型光幕傳感器[Type2 PLc SIL1] SF2C Panasonic(松下電工)
規格
光幕傳感器通用規格
| 種類 | PNP輸出型 | NPN輸出型 | |
| 型號 | SF2C-H□-P | SF2C-H□-N | |
| 適 用 標 準 |
國際標準 | IEC 61496-1/2(類型2)、ISO 13849-1(類別2、PLc)、IEC 61508-1～7(SIL1) | |
|---|---|---|---|
| 日本 | JIS B 9704-1/2(類型2)、JIS B 9705-1(類別2)、JIS C 0508(SIL1) | ||
| 歐洲(EU加盟)(注2) | EN 61496-1(類型2)、EN ISO 13849-1(類別2、PLc)、EN 61508-1～7(SIL1)、EN 55011、EN 50178、EN 61000-6-2 | ||
| 北美(注3) | ANSI/UL 61496-1/2(類型2)、ANSI/UL 508、CAN/CSA 61496-1/2(類型2)、CAN/CSA C22.2 No.14、ANSI/RIA 15.06 | ||

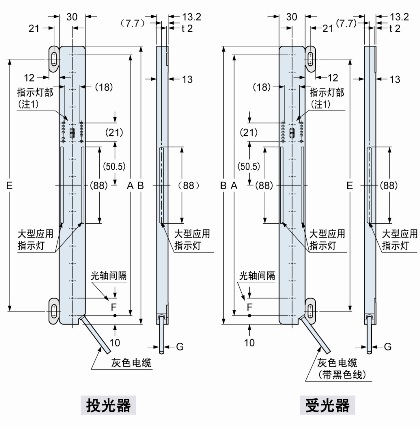

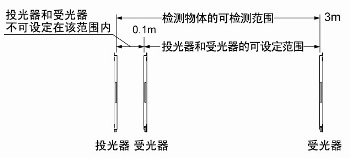

| 檢測距離(有效距離) | 0.1～3m | ||
| 光軸間隔 | 20mm | ||
| 最小檢測物體 | φ25mmの不透明體 | ||
| 有效開口角 | 檢測距離超過3m時為±5°以下(根據IEC 61496-2、ANSI/UL 61496-2) | ||
| 電源電壓 | 24V DC±20% 脈動P-P10%以下 | ||
| 控制輸出(OSSD) | ?最大流出電流：200mA ?外加電壓：同電源電壓(控制輸出-+V之間) ?剩余電壓：2.5V以下(流出電流200mA、電纜長10m時) ?漏電流：200μA以下(包括電源OFF時) ?最大負荷容量：2.2μF(從無負荷到最大輸出電流) ?負荷配線電阻：3Ω以下 |
?最大流入電流：200mA ?外加電壓：同電源電壓(控制輸出-0V間) ?剩余電壓：2.5V以下(流入電流200mA、電纜長10m時) ?漏電流：200μA以下(包括電源OFF時) ?最大負荷容量：2.2μF(從無負荷到最大輸出電流) ?負荷配線電阻：3Ω以下 |
|
| 工作模式(輸出動作) | 正常運行時為ON，鎖定時為OFF輸出動作(光幕傳感器內部異常及同期信號異常時OFF。) | ||
|
保護電路(短路保護) |
裝備 | ||
| 反應時間 | OFF時：20ms以下、ON時：80～100ms | ||
| 鎖定輸出(SSD) | ?最大流出電流：60mA ?外加電壓：同電源電壓(鎖定輸出-+V之間) ?剩余電壓：2.5V以下(流出電流60mA、電纜長10m時) ?漏電流：200μA以下(包括電源OFF時) ?最大負荷容量：2.2μF(從無負荷到最大輸出電流) ?負荷配線電阻：3Ω以下 |
?最大流入電流：60mA ?外加電壓：同電源電壓(鎖定輸出-0V間) ?剩余電壓：2.5V以下(流入電流60mA、電纜長10m時) ?漏電流：200μA以下(包括電源OFF時) ?最大負荷容量：2.2μF(從無負荷到最大輸出電流) ?負荷配線電阻：3Ω以下 |
|
| 工作模式(輸出動作) | 光幕傳感器正常工作時ON、鎖定時OFF(注4) | ||
|
保護電路(短路保護) |
裝備 | ||
| 干擾防止功能 | 裝備 | ||
| 測試輸入功能 | 裝備 | ||
| 大型應用指示燈功能 | 裝備 | ||
| 污染度 | 3 | ||
| 使用標高 | 2,000m以下(注5) | ||
| 環 境 性 能 |
保護構造 | IP65、IP67(IEC) | |
| 使用環境溫度 | -10～+55℃(不結露、不結冰)、保存時：-25～+60℃ | ||
| 使用環境濕度 | 30～85%RH、保存時：30～85%RH | ||
| 使用環境照度 | 白熾燈：受光面照度5,000?x以下 | ||
| 耐電壓 | AC1,000V 1分鐘 有電部分全部與外殼之間 | ||
| 絕緣電阻 | DC500Vm時為20MΩ以上 有電部分全部與外殼之間 | ||
| 耐振動 | 頻率10～55Hz 多振幅0.75mm XYZ方向各2小時 | ||
| 耐沖擊 | 加速度300m/s2(約30G) XYZ方向各3次 | ||
| 投光元件 | 紅外線LED(投光峰值波長：850nm) | ||

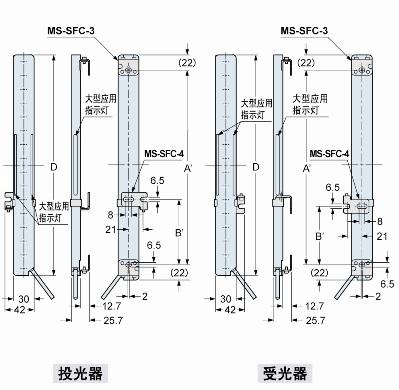

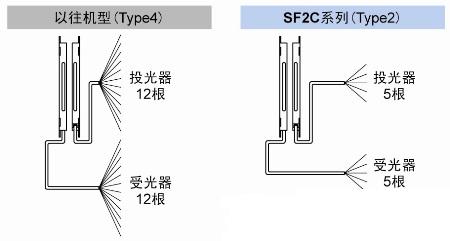

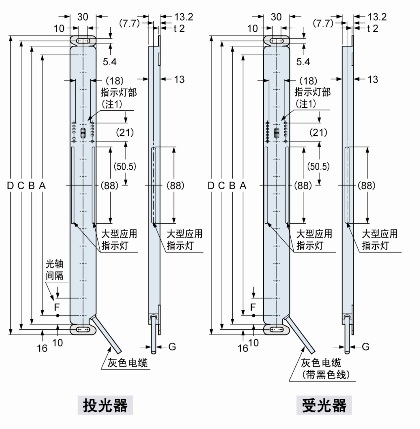

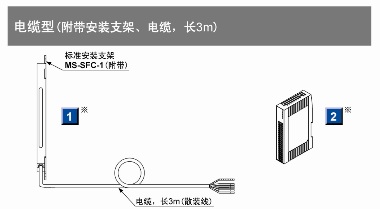

| 電纜 | 附截面積為0.16mm2 5芯耐熱PVC電纜，長3m | ||
| 電纜延長 | 使用0.3mm2以上的電纜時，投光器和受光器別全長均可延長至50m | ||

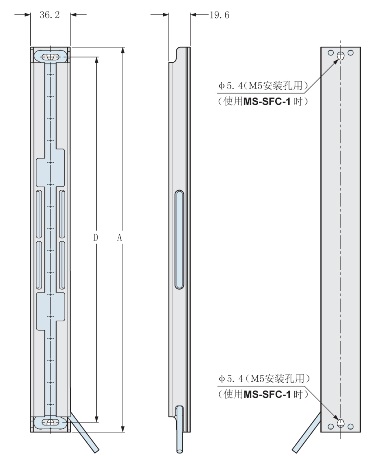

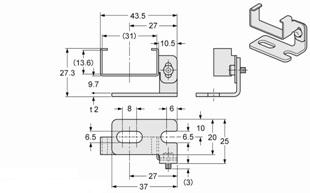

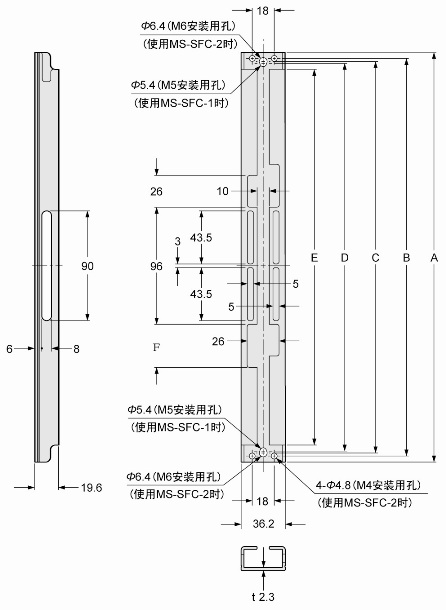

| 材質 | 本體外殼:聚碳酸酯合金，檢測面：聚碳酸酯合金，MS-SFC-1(標準安裝支架):SUS | ||

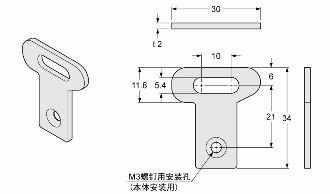

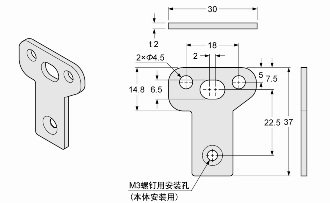

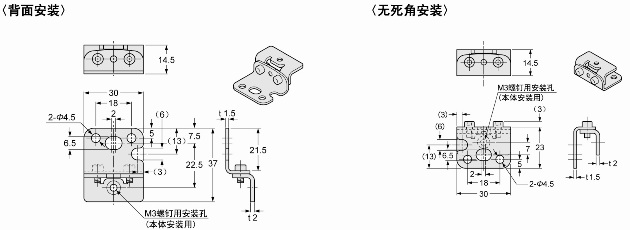

| 附件 | MS-SFC-1(標準安裝支架):1套、SF4C-TR25(測試桿):1根 | ||
(注1): 光幕傳感器無指定時的測量條件為使用環境溫度=+20℃。
(注2): 光幕傳感器機械指令已取得第三方認證機構TÜV SÜD的型號認證。
(注3): 屬于美國/加拿大標準，經過合眾國聯邦法29 CFR 1910.7之下的勞動安全衛生局法(OSHA)認可的民間第三方認證機構NRTL的TÜV SÜD對安全性的認證，符合UL、ANSI、CSA等標準。
(注4): 投光器鎖定的情況下，投光器的光進入受光器時，將會發送鎖定信息，鎖定輸出(SSD)設為OFF。
(注5): 不可在標高0m的大氣壓以上的環境使用而保存。
光幕傳感器個別規格
| 種類 | 最小檢測物體25mm(光軸20mm間隔) | ||||
|---|---|---|---|---|---|
| 型號 | PNP輸出型 | SF2C-H8-P | SF2C-H12-P | SF2C-H16-P | SF2C-H20-P |
| NPN輸出型 | SF2C-H8-N | SF2C-H12-N | SF2C-H16-N | SF2C-H20-N | |
| 光軸數 | 8 | 12 | 16 | 20 | |
| 檢測幅度(防護高度) | 160mm | 240mm | 320mm | 400mm | |
| 消耗電流 | 大型應用 指示燈熄滅時 |
投光器：25mA以下 受光器：25mA以下 |
投光器：30mA以下 受光器：30mA以下 |
投光器：35mA以下 受光器：35mA以下 |
|
| 大型應用 指示燈亮起時 |
投光器：35mA以下 受光器：30mA以下 |
投光器：35mA以下 受光器：35mA以下 |
投光器：40mA以下 受光器：35mA以下 |
投光器：40mA以下 受光器：40mA以下 |
|
| PFHD (注1) |
PNP輸出型 | 3.60×10-9 | 3.66×10-9 | 3.73×10-9 | 3.79×10-9 |
| NPN輸出型 | 3.74×10-9 | 3.80×10-9 | 3.86×10-9 | 3.93×10-9 | |
| MTTFd | 100年以上 | ||||
| 本體重量(投光器和受光器合計) | 約280g | 約340g | 約400g | 約460g | |
| 種類 | 最小檢測物體25mm(光軸20mm間隔) | ||||
|---|---|---|---|---|---|
| 型號 | PNP輸出型 | SF2C-H24-P | SF2C-H28-P | SF2C-H32-P | |
| NPN輸出型 | SF2C-H24-N | SF2C-H28-N | SF2C-H32-N | ||
| 光軸數 | 24 | 28 | 32 | ||
| 檢測幅度(防護高度) | 480mm | 560mm | 640mm | ||
| 消耗電流 | 大型應用 指示燈熄滅時 |
投光器：35mA以下、受光器：35mA以下 | |||
| 大型應用 指示燈亮起時 |
投光器：45mA以下 受光器：40mA以下 |
投光器：45mA以下 受光器：45mA以下 |
投光器：50mA以下 受光器：45mA以下 |
||
| PFHD (注1) |
PNP輸出型 | 3.85×10-9 | 3.92×10-9 | 3.98×10-9 | |
| NPN輸出型 | 3.99×10-9 | 4.05×10-9 | 4.12×10-9 | ||
| MTTFd | 100年以上 | ||||
| 本體重量(投光器和受光器合計) | 約520g | 約580g | 約640g | ||
(注1)：PFHd ：每小時危險側故障率、MTTFd ：平均危險側故障時間。
